MULTI Transfomers

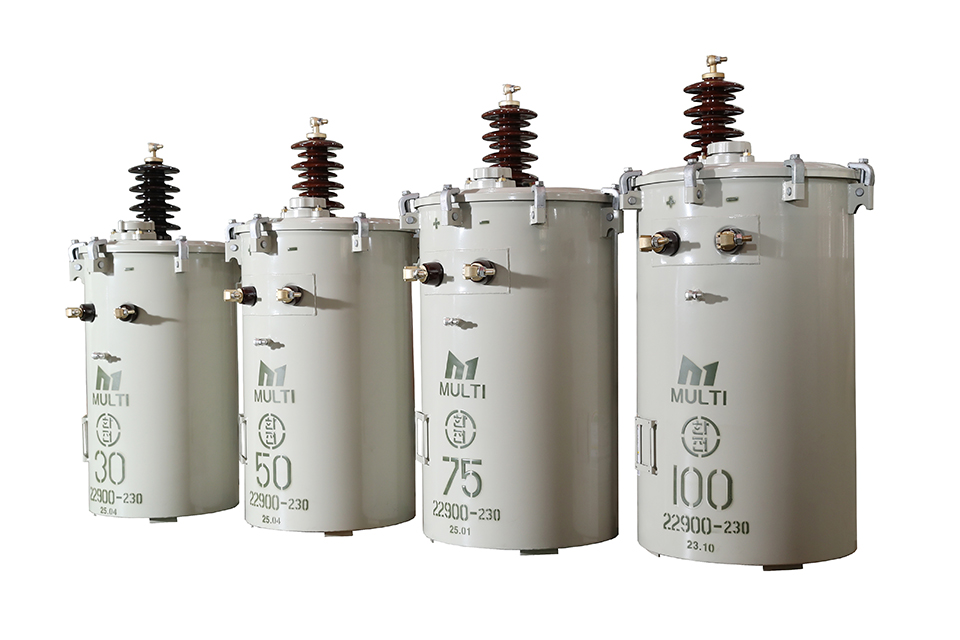

주상용변압기

제품설명 22.9kV-y 다중접지 배전계통에 사용하는 단상 변압기로 고투자율 방향성 규소강판의 철심을 사용한 고효율 주상변압기입니다. 제품특징
  • 높은 온도 상승한도 및 슬림화 설계를 적용하여 방열기가 필요 없어 설치 면적 축소 및 전주의 슬림화가 가능함(100kVA 이하)
  • 식물성유 등을 사용한 친환경 제품
제품사양
외형치수 및 특성
1Φ 13,200V / 22,900GrdY-230V, 60Hz
→ 옆으로 슬라이드 해서 정보를 확인해보세요.
용량(kVA) 무부하전류(%) 전압변동률(%) 무부하손(W) 효율(%) 외형치수(mm) 중량(kg)
W D H
101.22.02898.334405701,020165
201.01.74898.614706001,120205
301.01.56298.714806101,160220
500.81.48998.835206601,210310
750.81.413298.925607201,240395
1000.71.316598.996457301,260440
1670.71.321598.688207601,260500
[주]
  • 상기 특성 및 제원은 성능 개선을 위하여 별도 통보 없이 변경될 수 있습니다.
  • 상기 특성 및 제원은 고객의 요구에 따라 일부 변경 가능합니다.
  • 상기 이외의 규격으로도 주문 제작 가능합니다.

아몰퍼스 (Amorphous) 옵션 가능

아몰퍼스 변압기란?
22.9kV-y 다중접지 배전계통에 사용하는 단상 변압기로 철심 소재를 아몰퍼스 메탈을 적용하여 무부하손(철손)을 현저히 절감한 절전형 고효율 주상변압기입니다.
제품특징
  • 철심소재로 아몰퍼스 메탈을 채용
    • 무부하 손실이 규소강판 대비 1/3 수준
  • 경부하 지역 및 부하 변동폭이 큰 지역에서 우수한 경제성 확보
  • 온도상승 한도가 낮아 저손실 및 과부하 내량이 증가됨
제품사양
전력손실 절감효과
→ 옆으로 슬라이드 해서 정보를 확인해보세요.
용량 (kVA) 무부하손(W) 손실절감량(W) 연간손실절감량(kWh) 연간전력비 절감액(원) 초기투자비예상회수 기간(년)
아몰퍼스 일반
10 12 28 16 140 21,024 3.0
20 19 48 29 254 38,106
30 25 62 37 324 48,618
50 35 89 54 473 70,956
75 48 132 84 736 110,376
100 58 165 107 937 140,598
[주]
  • 연간 손실절감량 = 손실절감량(W) X 365(일) X 24(h)
  • 연간 전력비절감액 = 연간 손실절감량(kWh) X 전기요금단가(W / kWh)
  • 한전 전기요금 일반용 평균단가 : 150원(kWh) 적용
  • 절감액 및 회수기간은 수용가의 전기요금 등의 적용기준에 따라 변경될 수 있습니다.
외형치수 및 특성
1Φ 13,200V / 22,900GrdY-230V, 60Hz
→ 옆으로 슬라이드 해서 정보를 확인해보세요.
용량(kVA) 무부하전류(%) 전압변동률(%) 무부하손(W) 효율(%) 외형치수(mm) 중량(kg)
W D H
10 1.2 2.0 12 97.9 490 560 970 125
20 1.2 1.7 19 98.2 520 590 1,075 168
30 1.0 1.5 25 98.4 570 640 1,215 245
50 0.8 1.4 35 98.6 620 700 1,265 340
75 0.8 1.4 48 98.6 700 760 1,235 420
100 0.7 1.3 58 98.7 720 780 1,315 500
[주]
  • 상기 특성 및 제원은 성능 개선을 위하여 별도 통보 없이 변경될 수 있습니다.
  • 상기 특성 및 제원은 고객의 요구에 따라 일부 변경 가능합니다.
  • 상기 이외의 규격으로도 주문 제작 가능합니다.
